土壤电阻率（ρ）的测量

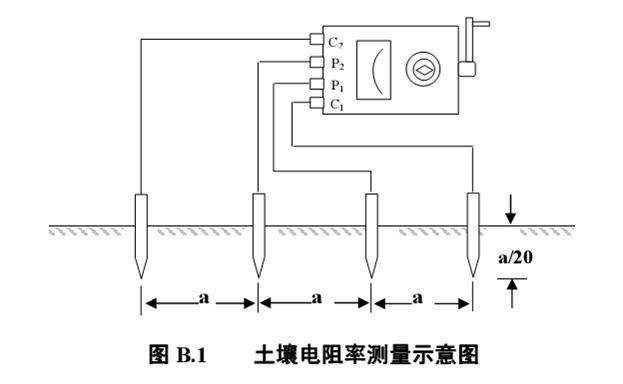

土壤电阻率（ρ）的测量 测量目的       测量土壤电阻率ρ的目的是为了进行有效的接地设计。  一般原则      土壤电阻率是土壤的一种基本物理特性，是土壤在单位体积内的正方体相对两面间在一定电场作用下，对电流的导电性能。一般取 1m 的正方体土壤电阻值为该土壤电阻率ρ，单位为Ω·m。      土壤电阻率的影响因子有：土壤类型、含水量、含盐量、温度、土壤的紧密程度等化学和物理性质，同时土壤电阻率随时深度变化较横向变化要大很多。因此，对测量数据的分析应进行相关的校正。本技术要求只对接地装置所在的上层（几米以内）土壤层进行测量，不考虑土壤电阻率的深层变化。      在进行土壤电阻率测量之前，宜先了解土壤的地质构造，并参阅下表，对所在地土壤电阻率进行估算。   类 别 名    称 电阻率 不同情况下电阻率的变化范围（Ω·m） 近似值 （Ω·m） 较湿时（一般地区、多雨区） 较干时（少雨区、沙漠区） 地下水含盐碱时 土 陶粘土 10 5～20 10～100 3～10 泥炭、泥灰岩、沼泽地 20 10～30 50～300 3～30 捣碎的木炭 40 　 　 　 黑土、园田土、陶土、白垩土 50 　 　 　 粘土 60 30～100 50～300 10～30 砂质粘土 100 30～300 80～1000 10～30 黄土 200 100～200 250 30 含砂粘土、砂土 300 100～1000 1000以上 30～100 河滩中的砂 　 300 　 　 煤 　 350 　 　 多石土壤 400 　 　 　 上层红色风化粘土、下层红色页岩 500 　 　 　 (30％湿度) 表层土夹石、下层砾石 600 　 　 　 (15％湿度) 砂 砂、砂砾 1000 250～1000 1000～2500 　 砂层深度大于10米、地下水较深的草原 1000 　 　 　 地面粘土深度不大于1.5米、底层多岩石 　 　 　 岩石 砾石、碎石 5000 　 　 　 多岩山地 5000 　 　 　 花岗岩 200000 　 　 　 混凝土 在水中 40～55 　 　 　 在湿土中 100～200 　 　 　 在干土中 500～1300 　 　 　 在干燥的大气中 12000～18000 　 　 　 矿 金属矿石 0.01～1 　 　 　 水 海水 1～5 　 　 　 湖水、池水 30 　 　 　 泥水、泥炭中的水 15～20 　 　 　 泉水 40～50 　 　 　 地下水 20～70 　 　 　 溪水 50～100 　 　 　 河水 30～280 　 　 　 污秽的冰 300 　 　 　 蒸馏水 1000000 　 　 　 测量方法       土壤电阻率的测量的测量方法很多，如地质判定法、双回路互感法、自感法、线圈法、 偶极法以及四电极测深法等。四极电测深法通过实践检验，其准确性，完全能满足工程计算 要求，这种测量方法所需仪表设备少，操作简单，成为工程设计中的一种常用的方法。因此， 本技术要求推荐采用四电极测深法测量ρ。        测试布极方法如图 B.1 所示（测试仪表以 ZC—8 型接地电阻测量仪为例） 注意事项：  1. a 的取值为接地体的埋设深度。a 一般取 5m，对于基础较深的大楼其基础作为接地 体一部分的，则 a 可取10m；  2．四根极棒布设在一条直线上，极棒的间距相等为 a；  3．接线时，将仪表上的P2、C2接线端子间的短路片断开；  4．极棒与仪表上接线端子的连接顺序不能颠倒；  5．各极棒的打入地下深度不应超过极棒间距 a的 1/20；  6．为避免地下埋设的金属物对测量造成的干扰，在了解地下金属物位置的情况下， 可将接地棒排列方向与地下金属物（管道）走向呈垂直状态。测量操作方法与接地电阻的测量方法相同。  测量结果计算 ρ = 2πaR （Ω·m） 式中：ρ－土壤电阻率（Ω·m）；  Ｒ－所测电阻（Ω）；  ａ－测试电极间距（m）；      土壤电阻率应在干燥季节或天气晴朗多日后进行，因此土壤电阻率应是所测的土壤电阻率数据中最大的值。
